Unity现在已经用的很广泛啦，可是却一直没有什么美术向的教程。
程序用方面的内容在各个论坛都有讨论，但是美术似乎很弱势啊。
明明美术也很需要掌握引擎方面的内容嘛！
山谷里的野百合还有春天呢 我们美术也要出教程！
这次选了本菜鸡比较不那么菜的细分领域? unity 3D美术模块来讲
美术小伙伴们肯定是懒得看那么多字啦，所以我就写的尽量有意思一点吧……
计划是从入门到住院全部讲完的，但是能不能讲完我也不晓得，挖坑不填什么的最开心了
至于为什么是从入门到住院，因为学了这套东西，你就具备了在项目中跟程序撕逼的实力：
指出程序员的错误，提出有效的解决方案，拳打南山老策划，脚踢北海程序员
（啊哈哈哈，开玩笑啦，研发组的小伙伴是要相♂亲相♀爱啊……）
但是考虑到程序们单身多年 膂力惊人 我猜你最后的下场肯定是住院……
OK现在我们已经做出了一套牛逼酷炫屌炸天的动画了
接下来我们需要在引擎里面看到它，并且配置好一切让程序老爷（猿）能顺利的使用它，这是我接下来要跟大家分享的事情。
我们需要从max中导出格式为FBX的文件供引擎使用，导出的文件通常要分成绑定的模型和动画两种，导出的方式也分为直接导出和导出选定对象两种。
模型文件要导出mesh、 骨骼、 蒙皮信息、 材质和其他与mesh相关的部分。贴图文件不要在的导出的时候勾选，否则会在维护的时候带来不必要的麻烦，只要手动吧贴图拷贝到指定的文件夹下，在引擎中重新指定即可。需要注意的是mesh、材质的名字在引擎中修改比较容易出错，所以一定要在max中改好mesh、材质的命名再进行导出。

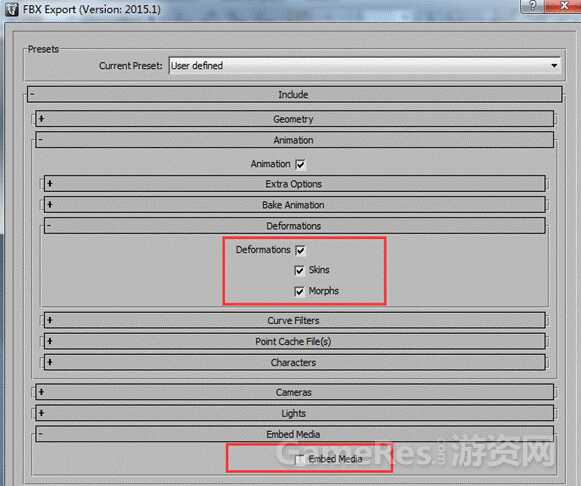

下图是导出时需要注意勾选的地方，skins是蒙皮信息morphs是顶点变形动画（表情动画）embed media是贴图文件。

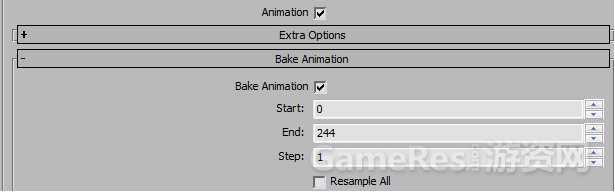

动画文件要导出的主要就是动画信息，注意 动画文件的骨骼结构及命名必须跟模型文件的一致，否则会导致动画丢失。如果使用的unity的老版本是不支持link链接、prop骨骼等，所以导出的时候要勾选烘焙动画。如下图：
导出动画之后，通常是要有一些这样的报错的，
遇到max不开心的那几天报错会特么有好几页。。。
在此我给大家提供一个行之有效的解决方案，那就是点它！是的 没错 直接点确定根本不要犹豫。相信我，你百分之九十的错误都与这些报错无关，剩下那百分之十，你不用看这些报错信息也会知道文件有问题！
导出分为直接导出和导出选定对象，两者做大的区别就是一个是直接导出一个是导出选定对象……
好吧，其实我是想说，他们的区别在我来看是没有太大的实际意义。直接导出的话，在你的max中所有的东西，看得见的如mesh和看不见的如particle view统统都会被导出，你需要导出的骨骼模型和你不需导出的辅助体dummy点也都会被导出。但你不必紧张，我们进了u3d可以编辑这一切，只留下我们需要的内容，其他部分则不会被打包进入游戏占用资源。所以通常我们只要直接导出就好了，但是有时候如果遇到处女座的程序员，他们会要求资源的简洁规范，以及视觉上的整齐干净，不许存在不能♂用的东西，此时你就需要导出选定对象。导出选定对象的话，就是你选了什么就导出什么，也就是说如果一个完整的动画导出时你只选择了一根骨骼的话，则只会导出这个根骨骼的动画。但是当你进入u3d时，你会发现………………
你什么都没发现……
因为只有一根骨骼，没有完整的父子连接关系引擎是读不到动画信息的。
聪明的你是不是已经想到了什么。是的 你可以跟程序开撕了
撕逼指南：因为导出选定对象一不留神就会出错，如果资源量庞大，维护成本会非常大。仅仅是为了满足你猿的无理需求需要耗费本宝宝的多么大的精力，而且毕竟是人力维护，不可能完全不出错，一旦出错检查修改都要时间。
既然如此为什么不用简单保险的直接导出呢？
我估计到这一步程序就不会再说什么了，最多再问一下 那要怎么在使用的时候清除无用的资源，这个问题我们留在导入的内容里面讲。
顺便说下如何删除上文提到的particle view，以便于万一你撕输了，文件里又出现了看不见的particle view，恩。。。 如果你从来没遇到他……
就当我什么都没说吧……
附上一个导出界面的翻译和基础介绍
好的，现在我们已经导出了一个干净或者不干净的FBX，总之他是可用的。既然导出来了我们如何在unity中使用它呢？别急，我们先看看他在哪。
这是一个标准的unity工程，作为一个不会写代码的美术 ，你只要关心Assets这个资源的文件夹就好了。unity比较常见的工程管理有两种，一种是资源和代码在一个工程内，一种是资源和代码分开放在两个工程下。两种方案各有优劣这里不展开说了，但无论你用的是哪一种，肯定都会有Assets，这里面要存放游戏中要用到的所有的美术资源，也就是说，游戏中用不到的资源，千万不要放在这，否则……
Assets下会有很多文件夹，根据不同项目的分类方法各有不同，问你们的程序大爷要到动作文件的路径，然后记住它，以后这个路径下的内容就由我们来守护！

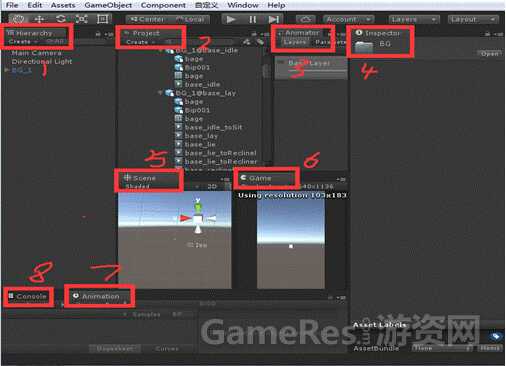

在成为一个合格的守护之前，先来学习一下基本操作吧，下图这八个窗口一个都不能少，统统要记住是干嘛用的！
1.Hierarchy 可以把它简单理解为max中的大纲视图也就是H键视图，你想要查看、编辑、修改一个东西的时候，通常要先把它拖放在这个视图。在这里你可以查看、编辑物体的层级关系，也可以在这里做预制体，这个视图的左上角Create下拉菜单中，可以创建很多unity内置的物件如灯光、几何体、摄像机、UI板等。
2.Project unity引擎内的文件管理窗口，这里可以查看、编辑Assets下的所有文件。这边是一个文件管理窗口可以创建文件夹和其他unity引擎中常用的文件，类似脚本、材质、状态机之类的就是在这边创建。
3.Animator 动画状态机的编辑窗口 在某些项目组动画状态机是由程序来编辑的，在另一些项目中则是由动画师来编辑，就是说这里的内容是跟程序的工作有大量交集的部分，后面会详细介绍这里的使用方法，这里主要功能是用来编辑动画状态机，处理分层动画，编辑动画遮罩等。
4.Inspector 简单理解为属性编辑窗口 这个窗口主要用来编辑当前选中物体的属性，你要是问我编辑的是什么属性……我只能说什么属性都编辑……这里根据程序写的脚本、插件、编辑器不同，可编辑的内容也各不相同。这个便面用到的次数差不多是其他面板的相加总和。
5.Scene 场景嘛简单来说就是你把一个物体拖到1.Hierarchy下，这个物体就会显示在Scene窗口中。大致功能跟max的主窗口类似。
6.Game 游戏窗口嘛 当然是玩游戏的 点击unity界面最上方中央的play键，这个窗口就会开始运行游戏。就是我们常说的本地pc版，当你导出了新的资源或者修改了原来的资源，都可以通过这个方法查看他在游戏中的实际表现效果。
7.Animation 就是动画窗口啦 不过用起来还是有些小复杂的。可以查看动画，也可以用来在unity中做一些简单的场景动画摄像机动画之类的。
8.Console? 我一般就管他叫报错窗口……这里会报出来各种黄的红的错误提醒，对你来说它的最大意义，就是可以把它报的错误截图发给程序看……
好 现在我们开始正式介绍一个模型文件的导入流程

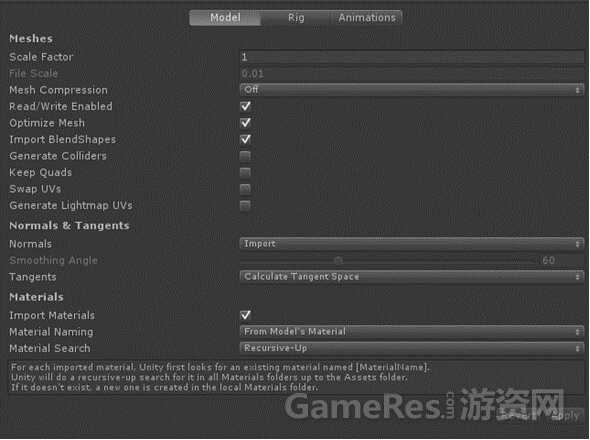

首先，在导出时我们根据程序提供的路径和命名导好FBX，接下来我们要在unity的Project窗口中找到它。在Inspector窗口检查它的属性
为了节省笔墨（懒 ）我就不逐条解释了，说几个常用的的。
Scale Factor模型缩放 这里理论上都应该是1，也就是模型的原大小。但也有可能是0.1或者10之类的，跟你max的单位设置有关，无论是几都可以，只要跟其他模型是统一的就OK。
Mesh Compression网格压缩，用来降低模型的面数，这个一般都是选择关闭的，如果你们程序说，我们模型的面数太高了，我要在这里进行压缩，揍他，然后叫做模型的同学想办法在max里降低面数。
Import BlendShapes 导入BlendShapes ?BlendShapes是maya的说法，max中叫做Morpher也就是表情控制器。如果你在max里面做了morpher表情动画的话，勾选这个选项就能直接导入。
Material Naming 材质名称 这里面有几个下拉选项，问你是使用贴图名字还是模型名字。因为你导入模型进来的时候会自动把材质球带进引擎（如果不想带进来就把Import Materials后面的勾去掉），这个选项决定了材质球如何命名，如果是选根据模型命名，材质球就会跟max中材质球的名字一样，如果是根据贴图命名材质球就会跟它所关联的贴图名字一样。

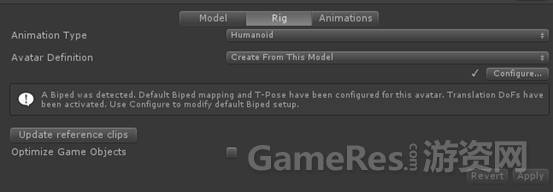

好继续说下一个页签Rig，这边是设置模型用于那个动画系统以及在该动画系统下的配置。Animation Type可以下拉四个标签分别是N\L\G\H。这是个漫长的故事……我在这只说一点模型这边用得到的，后面会写专门讲动画系统的一章。
N这个标签我们可以直接不理。
L是4.0版本以前的动画系统，是比较老比较保险的动画系统，提供的功能比较少，但是也不会出什么错误，适合非常简单的游戏。
G和H是在4.0版本时同时推出的两套动画系统，他们有很多共性，比如都有自带的状态机、自带动画融合、自带Avatar等。比较大的区别就是H这个动画系统是专门用来做类人型两足生物的，它提供了动画的重定向，就是说它提供了一套动画赋予给多个体型不同的模型的解决方案。听起来是不是吊炸！其实实际使用的时候限制还是很多的，后面我在慢慢说我遇到过的坑！
G和H动画系统都有Avatar，一般来说模型文件都是使用Create From This Model，动画文件使用Copy From Other Avatar。
G动画系统允许我们手动指定根骨骼 就是在Root node这边下拉菜单里面选
H动画系统在这个页面没有根骨骼的指定选项，但是有个神秘的按钮，我们点一下试试吧
忽然画风一转，这个人绿了（也可能灰了）……简单来说，这里主要是用来配置骨骼的重定向的，小绿人身上的圆点对应着下面的绿色圆点，每个点后面的框可以指定一根骨骼。
我来试着说一下它的原理，能说清也不要小红花，说不清也别打我。这个绿人是H动画系统的角色骨骼结构，每个节点允许我们手动配置当前模型的骨骼，就是说这个模型的左手掌骨骼叫“曼玉”我们就把曼玉指定到
这里，右手手掌骨骼叫“子怡” 我们就把子怡指定到
这里。通过指定的骨骼我们完成了当前模型的骨骼重定向，这时候我们拿到另一个也完成了骨骼指定的模型的动画，无论他左右手是叫柏芝还是冰冰都没关系，通过这套角色骨骼结构的重定向，我们可以忽略骨骼的名字、长度、大小……直接使用动画信息了！厉不厉害！其实你偷懒套用bip的时候也是用的这个理论哟！
说一个小技巧，
使用max做动画的同学一定记住第二个选项，他可以根据max默认的骨骼命名一键配置好骨骼信息，省了你一根一根拖放的麻烦。
还有这个biped pose，有时候文件会报错说当前文件不是Tpose，也是点一下就修复啦！
现在，我们已经完美的导入了模型，接下来要讲到重头戏动画导入设置了。由于动画导入该如何设置取决于使用的是那种动画系统，所以我会把三种动画系统的导入设置分开讲，三种动画系统会有一些重合的内容，这类内容前边讲过之后后面就不会再重复了。
好，首先是Legacy动画系统（以下简称L），Legacy动画系统过去不叫这个名字，从前他是unity动画系统的高大帅气武艺超群的独生子，当时它也不叫这个名字，他就叫Animation动画系统，对应的动画脚本名字也是Animation。后面4.0版本出来了，自带了全新的Generic（以下简称G）和Humanoid（以下简称H）动画系统，unity官方就把自己的亲儿子改名叫Legacy（遗产）。
Legacy的优势在于简洁，他仅仅提供了动画系统最基础的功能，动画切分、动画压缩以及一些基础的参数设置。功能少就意味着少出错，所以Legacy动画系统更稳定产生的bug更少，也是因为功能少，当你需要新功能的时候就需要程序来写，这就需要程序更多的工作量。而且遇到新手程序的话，可能写出来的东西，还不如官方在Humanoid和Generic动画系统里自带的 ，这也就是Legacy系统的弊端了。
首先这个界面，其实我是不想讲的因为除了Store in root（New）这个选项，其他的都被打上了Deprecated（弃用）标签，这里我曾尝试过使用其它选项有什么区别，答案是没什么区别……写这段完全是给好奇宝宝和强迫症患者的福利……
然后是这个页签下的第一部分。
Import Animation就是字面意思啦，动画导入 不勾选的话就没有动画了（那么换言之就是说模型文件如果不小心也带了动画信息，你可以去掉这里的勾选）。
Wrap Mode 动画循环模式 下拉的选项分别是 默认、一次、循环、乒乓循环（正播一次倒播一次反复循环）以及停留在最后一帧。
Anim.Compression 动画压缩 这里有三个选项 分别是关闭压缩、减少关键帧、减少关键帧并压缩。后面两个主要的区别就是 第三个选项在减少关键帧的同时，还会压缩文件的大小。
下面这三个Error参数 是压缩的阈值 他的压缩原理是，当两帧之间移动、旋转、缩放的数值小于你当前所填的0.5时，这一帧就会被删掉。这个0.5是以什么为单位我还真是不清楚……
撕逼指南：这个值我最多开到0.8，再大的话 就会出现比较严重的失真了，动画会跟你在max里面见到的差很多。但是程序经常会要求你尽可能把这个值加大，再大，再大，大……他要求的是性能，但是我们要求的是画面。你跟他讲，真正的优化是保证画面效果的前提下优化性能，而不是一味的降低美术效果，那算个屁优化！
常见的一些脚步晃动、物件抖动都可能是根动画压缩有关，改小压缩值通常能够解决动画的抖动问题。当然了，动画抖动是个巨坑，产生抖动的原因不计其数，有些原因甚至是无解的……如果改了压缩阈值还是没好，你可以这样解释……

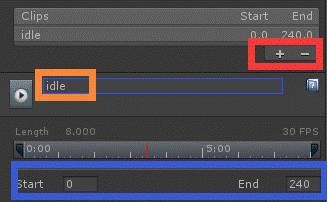

这里是动画切分，有时出于制作的和修改的方便，我们会把几个动画做在同一个动画文件里面，这样就需要在unity里面将他们切分开。点击红色框选的地方增加或删减动画片段，然后再橙色框选处重命名当前选中的动画，蓝色部分修改动画的起止帧。补充一下橙色部分相关的内容，unity标准的动画命名格式是 ?模型名@动画名 如boss1@idle ? 这样导入进来之后unity会自动给这个动画命名为idle而不是Take 001。

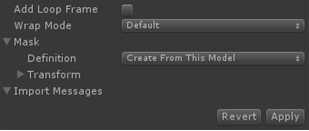

这里看到了一个熟悉的名字?Wrap Mode 动画循环模式，这里的动画循环模式是针对我们切分出来的动画片段，上面那个是针对整个动画文件的。注意看这里的Wrap Mode上方有个Add Loop Frame，勾选这个选项则使用整个动画文件总体的循环模式设置，不勾选就可以单独设置循环模式。
Mask 动画遮罩 ?Definition这部分是说使用动画本身的遮罩还是从别处获得动画遮罩，这个遮罩的用处是屏蔽一部分肢体的动画，那具体怎么用我们放到动画状态机部分来讲。下面这个Transform会列出这个动画的所有骨骼，你可以根据你的需要来勾选。如果没有特别要求应该是都要勾选上，但是会有比如bone骨骼的末端、CS骨骼的末端dummy这类是可以不勾选的。
Import Messages 导入信息 导入的动画如果报错了，就会在这里有提示。最常见的就是骨骼链接不规范的报错……
右下角俩按键就是还原和执行啦 你做了一堆操作设置之后千万要记得点Apply，或者你放弃这一切从头开始也可以点Revert。
Generic?这就是unity官方用来替代Legacy的次子了，跟他大哥不同，Generic在4.0刚推出的时候各种bug，使用时候各种坑，根本无法正式在项目中使用，简直就是恶魔……
但是随着版本的叠迭代，Generic越来越完善，越来越强大，小恶魔已经成为龙妈的国王之手了……咳咳，我是说Generic已经成为大部分项目的首选了。。。

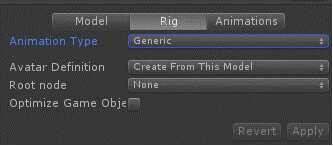

Avatar Definition ?Avatar模式 模型用自身的Avatar，动画用copy的Avatar之前讲过不重复了。

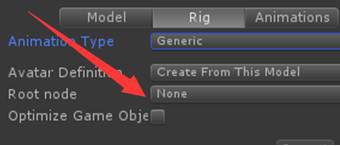

Root node 这里可以指定根骨骼，这本身没什么可说的内容，只要选定你所需的根骨骼填进来就好了。但是这里要着重介绍一下None这个选项，如果你给拔根骨骼直向None，也就是空的，那么unity会自己根据重心来计算出一个根骨骼，这个根骨骼是实时运算得出来的，恩……简单来说就是，他会把你玩死……
接下来还有个选项叫做Optimize Game Object 优化游戏对象 ? ?我查过官方自述，大意是说他会优化Avatar上的骨骼节点并优化蒙皮骨骼的提取，总的来说就是目前还没用过不是很请楚……

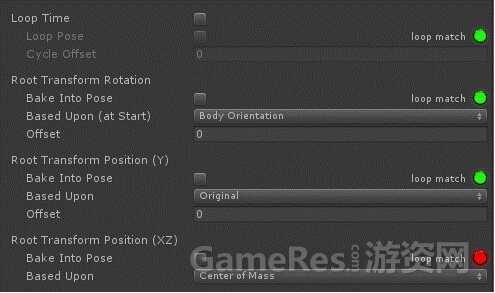

Loop Time 是动画循环设置，勾选之后动画就会循环播放，这个循环是指在状态机里循环播，讲到状态机我会再说一次这个问题。
Loop pose 可以理解为位置循环。比如动画是向前走了一米，再循环播第二次的时候，是在一米的位置播还是原点的位置播取决于这个选项。
Cycle Offset 字面意思是循环抵消。可以理解为是播放延迟。假设一个40帧的动画，这里填0.5的话，动画就会从20帧的位置开始播。
具体应用：我随便说你们随便听吧，这个功能估计没几个人用得到。假设一个突突突的射击游戏，有朝左跑和超朝右跑的动画，并且动画是镜像复制出来的（镜像方法下面会说），并且需要给动画做融合左跑右跑无缝切换。左跑动画的第一帧迈的是左脚，又跑是镜像过去的，那第一帧自然是迈右脚的，这样就是无缝的啦！那我们就在又跑的Cycle Offset填上0.5，OK他会从动画的中间开始播也就是先迈左脚了。
恩 这很耐撕……
至于后面那个loop match是检查循环是不是匹配的，用动画师的语言来说，就是首尾帧是不是一致……越绿越一致越红差别越大……
下面三个选项是一回事 分别是旋转、Y轴位移（竖方向）、XZ轴位移（水平方向）。Bake Into Pose是指“基于什么”但是你可以简单粗暴的理解为锁定，勾选之后就会锁住旋转或者是位移，不管是动画上做的位移还是引擎计算出来的位移都会被干掉。Based Upon大概理解成初始位置、轴向吧。Body Orientation是身体朝向、Original是动画原本的样子、Center of Mass讲道理的话是质心，但是肯定不是你理解的那个质心……这里说一下，官方自述我并没有看，我上面讲这些基本是我基于使用时的表现反推的理论。如果你在别的教程里看到了跟我说的不一样的，我不管，反正是他错了……

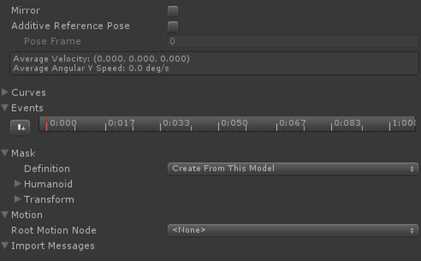

Mirror镜像 比如你做了一个左转跑，在动画切分哪里多加一个动画片段改名叫右转跑，然后勾选Mirror就可以得到一个右转跑啦。
Additive Reference Pose 添加参考pose 至于是干嘛用的…… 本宝宝也不清楚……还有下面这个Curves这个曲线功能我也……从来没用过……不晓得干嘛用的……
Events事件 这个主要是给程序用的，在动画的时间轴上加一个事件点，程序可以检查到这个事件点，然后执行某个命令。比如在攻击动画的某一帧加事件点，作为播放特效的通知。
Mask上面讲了 Definition上面讲了Transform上面讲了 还剩个Humanoid。 这个Humanoid可以理解为是一个开关吧，手脚的IK和各部位动画的开关。默认是一个绿色的小人，如果不需要某一部位的动画，可以把它点成红色。

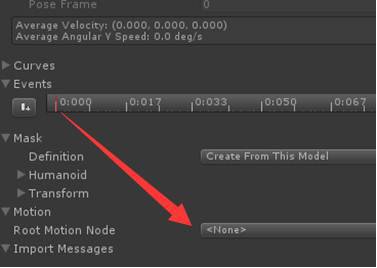

Motion 指定根骨骼，是的就是这么不讲道理。明明指定过一次根骨骼了，这里又要指定。但是两边的区别到底是什么，我还没搞懂，我问了程序，程序也没搞懂，所以这个问题留给你们了。问问程序这两个地方都是干吗用的，有啥区别！快去找程序员问吧，谁家的程序答得出来记得给他一个爱的抱抱，然后来这里分享一下哟！
Humanoid
我发现Humanoid能讲的，前面都讲过了……这特么就尴尬了
那这次就到这里吧~
